Unité 2: Types de portes logiques
Résumé

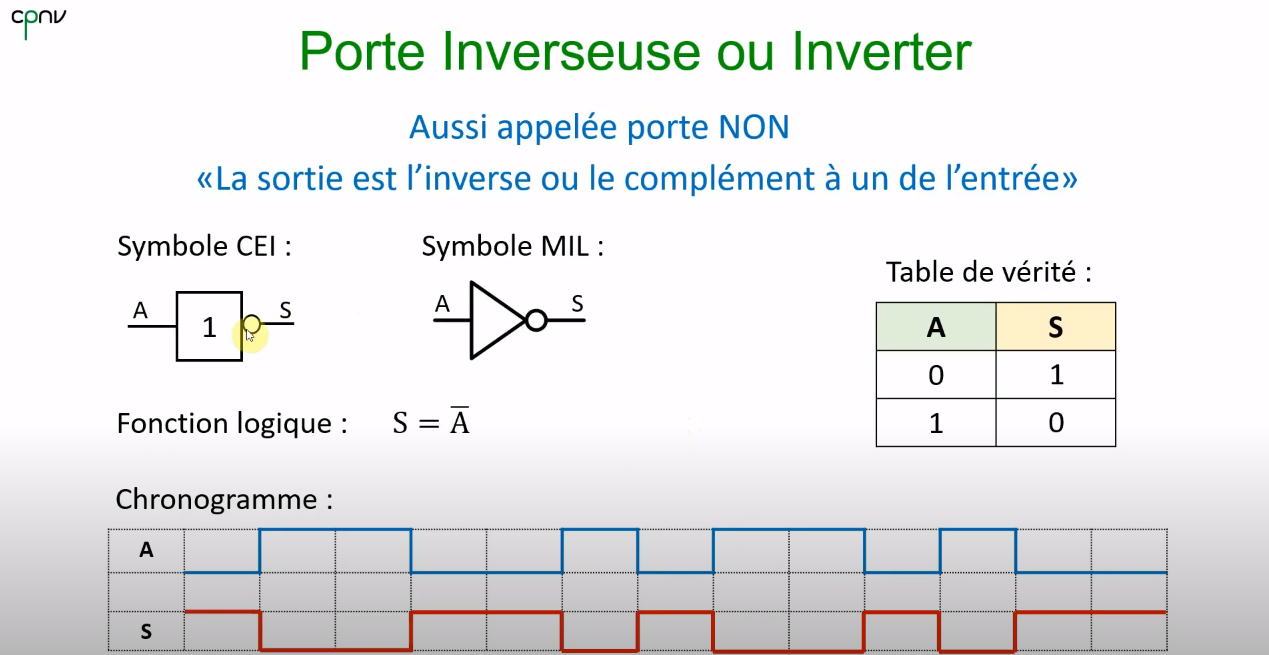

Dans cette section, nous avons examiné en détail les différents types de portes logiques : AND, OR, NOT, NAND, NOR, XOR, et XNOR. Chaque type de porte exécute une fonction logique spécifique, décrite par son symbole et sa table de vérité. Nous avons également discuté des applications pratiques de chaque porte logique dans des domaines tels que les circuits arithmétiques, les circuits de contrôle, les circuits de mémoire, les processeurs, l'automatisation et la robotique, ainsi que les télécommunications. Ces portes logiques sont essentielles pour concevoir et analyser des systèmes électroniques complexes.

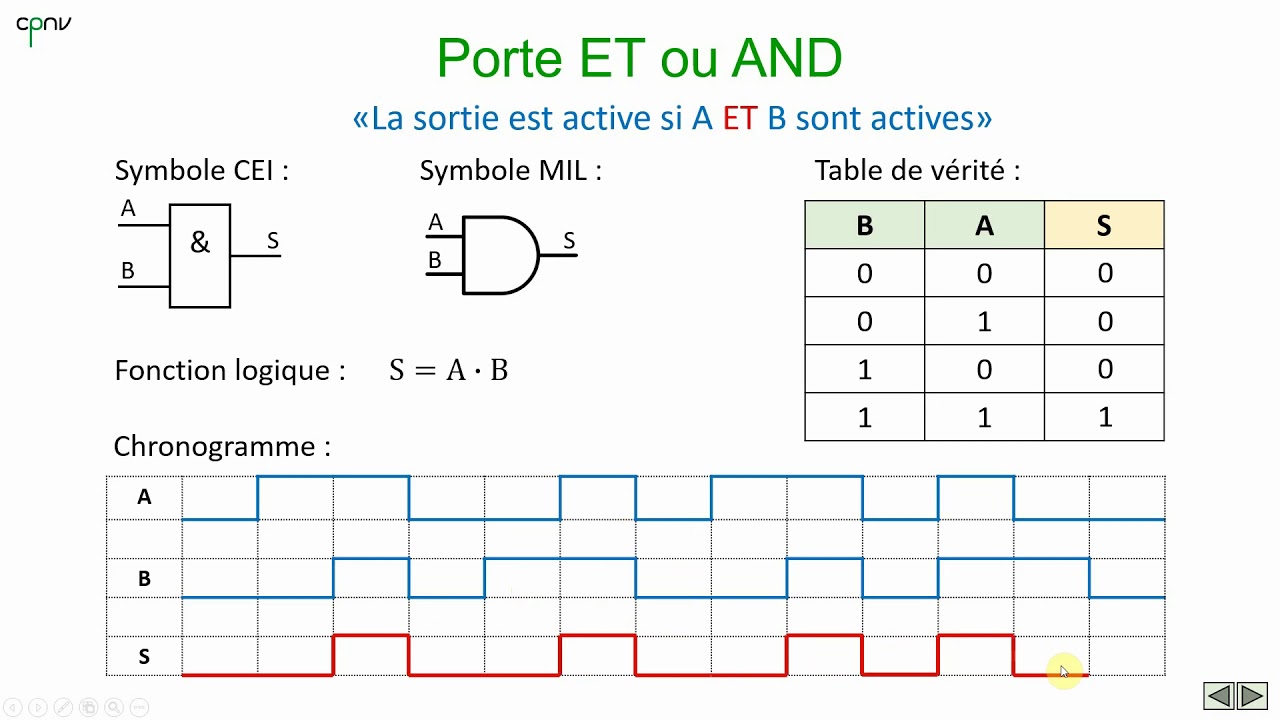

1. Porte AND (ET)
Description
La porte AND produit une sortie à 1 uniquement si les deux entrées sont à 1. Elle est utilisée pour des conditions multiples qui doivent être satisfaites simultanément.
Symbole et Table de Vérité
Application
Les portes AND sont utilisées dans des circuits où une sortie doit être activée seulement lorsque plusieurs conditions sont remplies simultanément. Par exemple, elles peuvent être utilisées dans les systèmes de sécurité où plusieurs capteurs doivent être activés pour déclencher une alarme.

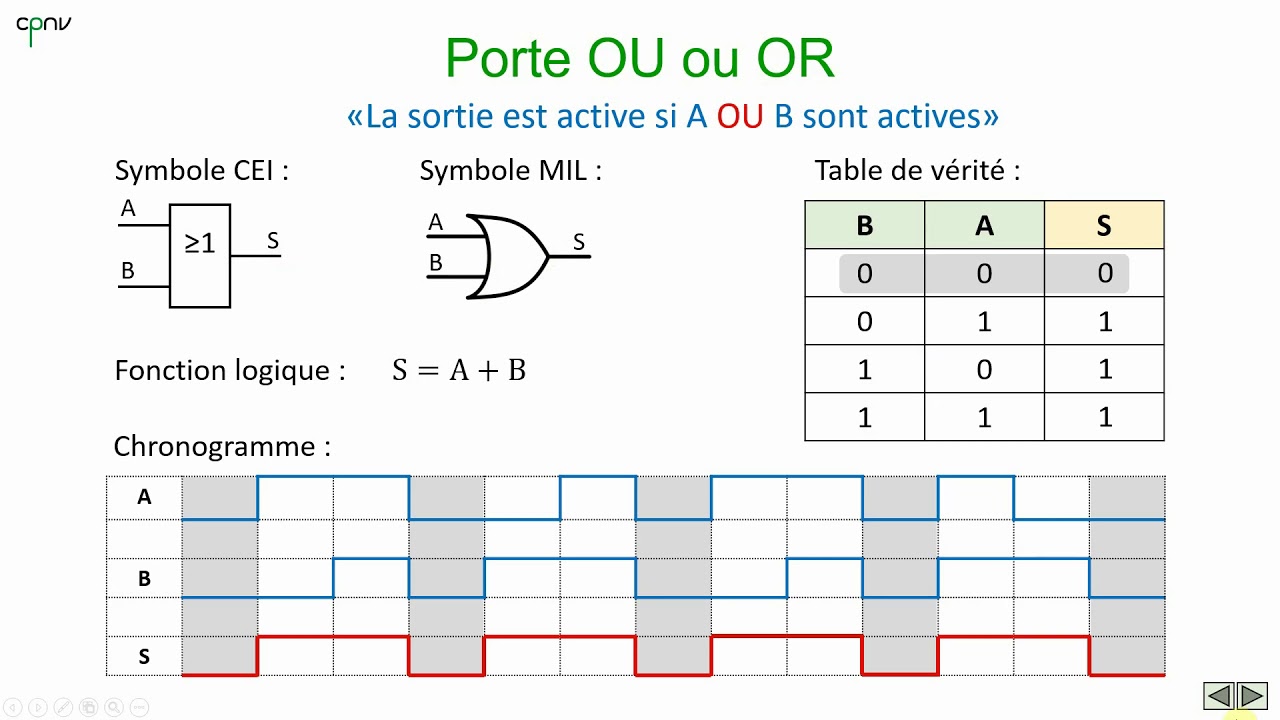

2. Porte OR (OU)
Description
La porte OR produit une sortie à 1 si au moins une des deux entrées est à 1. La sortie est 0 uniquement si les deux entrées sont à 0.

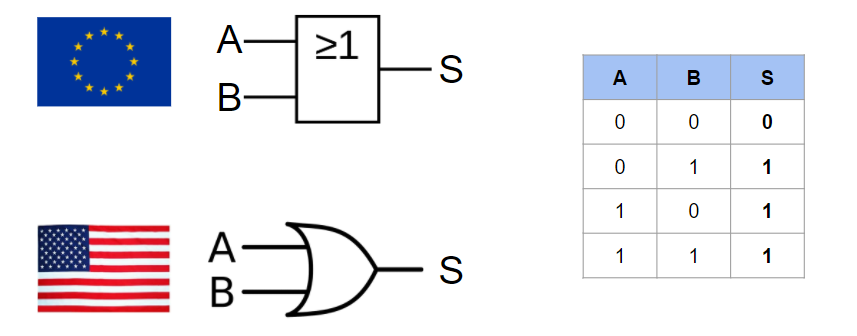

Symbole et Table de Vérité
Application
Les portes OR sont couramment utilisées dans les systèmes où plusieurs conditions peuvent activer une fonction. Par exemple, dans les circuits de commutation automatique où différentes conditions peuvent allumer une lumière.
3. Porte NAND (NON-ET)
Description
La porte NAND est l'inverse de la porte AND. Elle produit une sortie à 0 uniquement si les deux entrées sont à 1. Dans tous les autres cas, la sortie est à 1.

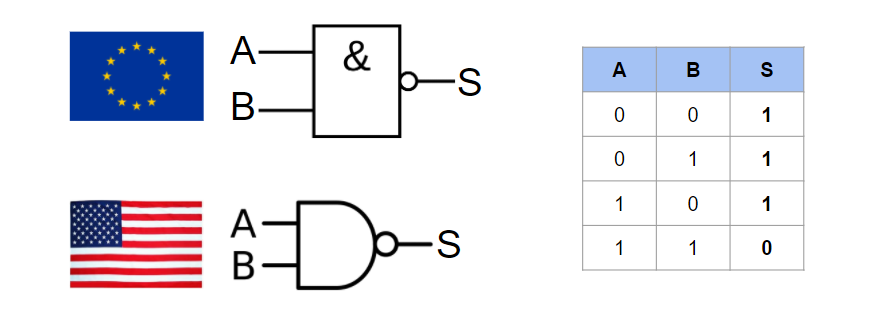

Symbole et Table de Vérité
Application
Les portes NAND sont très importantes car elles peuvent être utilisées pour réaliser n'importe quelle fonction logique. Elles sont souvent utilisées dans la conception de circuits logiques universels et dans les circuits de mémoire.

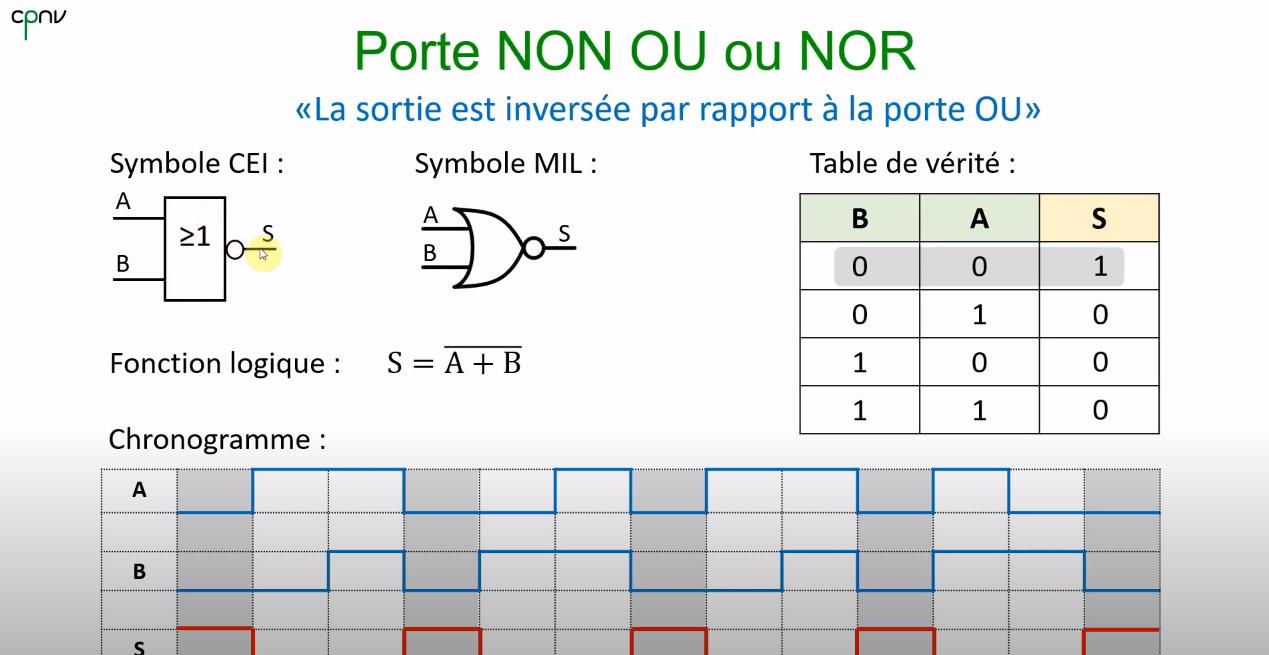

4. Porte NOR (NON-OU)
Description
La porte NOR est l'inverse de la porte OR. Elle produit une sortie à 1 uniquement si les deux entrées sont à 0.

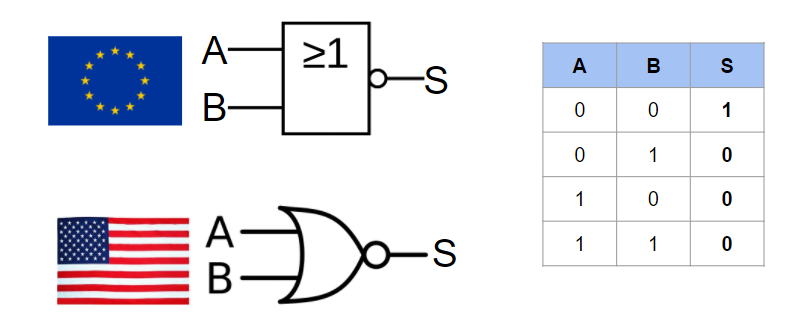

Symbole et Table de Vérité
Application
Comme la porte NAND, la porte NOR est une porte logique universelle et peut être utilisée pour construire d'autres portes logiques. Elle est souvent utilisée dans les circuits de stockage et les oscillateurs.
5. Porte XOR (OU Exclusif)
Description
La porte XOR produit une sortie à 1 si une seule des deux entrées est à 1. Si les deux entrées sont identiques, la sortie est 0.

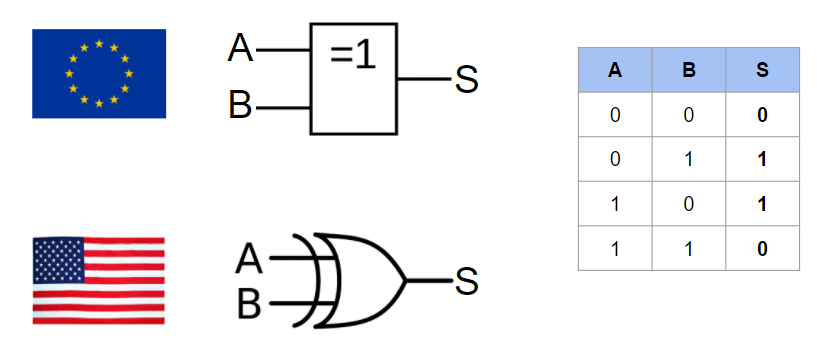

Symbole et Table de Vérité
Application
La porte XOR est couramment utilisée dans les circuits arithmétiques, comme les additionneurs binaires, et dans les circuits de détection de parité.
